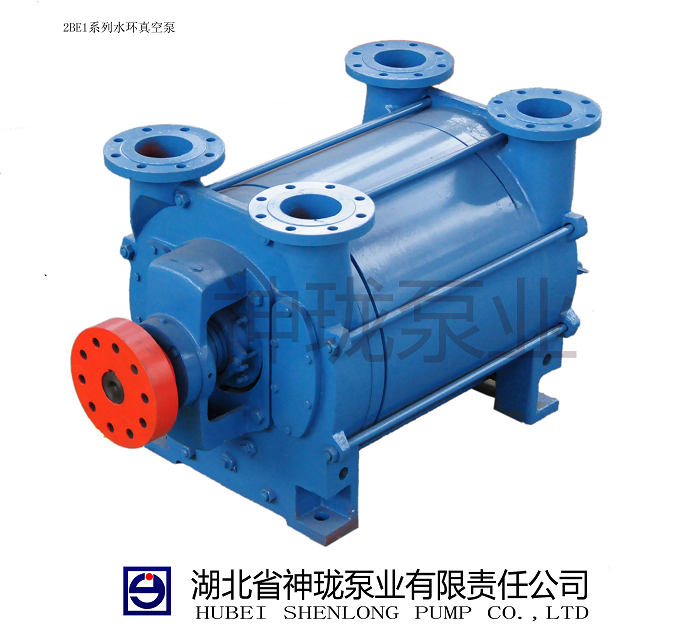

2BE1水环真空泵系列

用途及特点：

2BE系列水环真空泵及压缩机，是我厂在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变过流件材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

本系列泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点，并能适应排水量大，载荷冲击波动等恶劣工况。2BE系列真空泵的排气系统采用独特的聚四氟乙烯阀板结构（原水环泵为球阀结构）。阀板覆盖在平圆盘外侧的排气孔上，并由其另一侧的不锈钢挡板定位，此阀板随入口压力的变化而改变其弯曲程度，使得泵送介质在达到入口压力时即可排出泵外。该结构避免了真空系统中的过压缩，可以自动调整排气面积降低能量消耗，从而达到最佳的运行效率。

我们对于关键部位，如分配板，叶轮和泵轴进行了系统优化设计，简化了结构，提高了性能，实现节能，采用焊接叶轮，叶片一次冲压、成型，型线合理；轮彀全部加工，从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合，性能可靠，运转平稳。叶轮焊接后，整体运行良好的热处理，叶片具有良好的韧性，使叶片的抗冲击，抗折弯能力得以根本保证，能适应载荷冲击波动的恶劣工况。2BE系列泵，自带气水分离器，多位置设有排气口，泵盖设有排气阀检修窗口，叶轮与分配板间隙通过定位轴两端压盖调整，安装使用方便，*作简单，便于维修。

我厂真空泵在出厂前均经检测中心，严格检查测试，性能优越可靠耐用。

应用：

　 ◆尾气/火炬气回收◆PVC装置中的VCM回收◆循环气压缩◆聚酯生产◆液氯生产

◆变压吸附(PSA)◆真空结晶、过滤◆原油减压蒸馏中的塔顶真空系统

◆乙炔、氢气等易燃易爆气体压缩◆氯气等有毒、腐蚀性气体压缩◆各种物料的真空输送

水环真空泵型号表示方法

2BE系列泵的型号以8个位的文字（字母）和数字组合表示，标记如下：

2BE1-- <1><2> <3>-<4>

其中：2BE1为单级水环真空泵系列名称,1代表2BE高真空系列；

<1><2>表示叶轮名义半径cm

<3>表示叶轮名义宽径比代号,具体为：1--B(宽)/D（直径）=0.5；2--B/D=0.75;3--B/D=1;5--B/D=1.2;

<4>表示吸入压力代号，具体：0--代表极限真空为33hpa;1--代表极限真空为160hpa；

型号示例：“2BE1-403-0”为叶轮名义直径800㎜，宽径比1，最低收入绝对压力可达33hPa的单级水环真空泵,也可记作：2BE1-403（因为2BE1系列极限真空就是33hpa,2BE3极限真空160hpa，因此<4>此项一般忽略不加标注）

2BE1系列水环真空泵性能表（附压缩机性能曲线）

点击各型号性能曲线有大图链接，图片打开比较慢，请耐心等待

型号	转速（传动方式） r/min	轴功率 kW	配用电机 380V	极限真空度hpa （表压）	最大抽气速率		泵头重 kg
型号	转速（传动方式） r/min	轴功率 kW	配用电机 380V	极限真空度hpa （表压）	m³/h	m³/min	泵头重 kg
2BE1-102 真空泵曲线	1450（直联） 1750（皮带）	6.0 8.0	Y132M-4-7.5 Y160M-4-11	33hpa (-0.097MPa)	246 290	4.1 4.8	110
2BE1-103 真空泵曲线	1450（直联） 1750（皮带）	8.2 11.1	Y160M-4-11 Y160L-4-15	33hpa (-0.097MPa)	340 412	5.7 6.9	125
2BE1-152 真空泵曲线	1450（直联） 1625（皮带） 1750（皮带）	12.5 15.0 17.2	Y160L-4-15 Y180M-4-18.5 Y180L-4-22	33hpa (-0.097MPa)	450 510 535	7.5 8.5 8.9	175
2BE1-153 真空泵曲线　附：101-153压缩机曲线	1450（直联） 1100（皮带） 1300（皮带） 1620（皮带） 1750（皮带）	16.3 10.6 13.4 19.6 22.3	Y180M-4-18.5 Y160L-4-15 Y180M-4-18.5 Y180L-4-22 Y200L-4-30	33hpa (-0.097MPa)	600 445 535 648 700	10.0 7.4 8.9 10.8 11.7	200
2BE1-202 真空泵曲线　附：压缩机曲线	980（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	18.2 13.4 16.3 23.8 25.7 30	Y200L2-6-22 Y180M-4-18.5 Y180M-4-18.5 Y200L-4-30 Y200L-4-30 Y225S-4-37	33hpa (-0.097MPa)	750 590 670 860 888 950	12.5 9.8 11.2 14.3 14.8 15.8	440
2BE1-203 真空泵曲线　附：压缩机曲线	980（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	29.5 21.2 24.8 33 38 42	Y250M-6-37 Y200L-4-30 Y200L-4-30 Y225M-4-45 Y225M-4-45 Y250M-4-55	33hpa (-0.097MPa)	1080 870 980 1210 1320 1390	18 14.5 16.3 20.2 22.0 23.2	520
2BE1-252 真空泵曲线　附：压缩机曲线	740（直联） 565（皮带） 660（皮带） 835（皮带） 885（皮带） 938（皮带）	38 23.7 31.8 45 54 60	Y280M-8-45 Y200L-4-30 Y225S-4-37 Y250M-4-55 Y280S-4-75 Y280S-4-75	33hpa (-0.097MPa)	1700 1200 1500 1770 2000 2100	28.3 20.0 25.0 29.5 33.3 35.0	880
2BE1-253 真空泵曲线　附：压缩机曲线	740（直联） 565（皮带） 660（皮带） 740（皮带） 792（皮带） 820（皮带） 880（皮带） 940（皮带）	54 37.2 45 50.8 60 68 75.1 88	Y315M-8-75 Y225M-4-45 Y250M-4-55 Y280S-4-75 Y280S-4-75 Y280M-4-75 Y280M-4-90 Y315S-4-110	33hpa (-0.097MPa)	2450 1690 2100 2340 2560 2640 2780 3050	40.8 28.2 35 39 42.7 44 46.3 50.8	930
2BE1-303 真空泵曲线附：压缩机曲线	740（直联） 590（直联） 466（皮带） 530（皮带） 583（皮带） 660（皮带） 740（皮带）	98 65.5 48 58 64 79.8 100	Y315L2-8-110 Y315L2-10-75 Y250M-4-55 Y280S-4-75 Y280S-4-75 Y280M-4-90 Y315S-4-110	33hpa (-0.097MPa)	4000 3200 2520 2820 3100 3550 3840	66.7 53.3 42 47 51.7 59.2 64	1700
2BE1-305 真空泵曲线附：压缩机曲线	740（直联） 590（直联） 490（皮带） 530（皮带） 583（皮带） 660（皮带） 740（皮带）	108 70 55 61 68 90 110	Y355M1-8-132 Y355M1-10-90 Y280S-4-75 Y280S-4-75 Y280M-4-90 Y315S-4-110 Y315M-4-132	33hpa (-0.097MPa)	4520 3750 3150 3380 3700 4090 4550	75.3 62.5 52.5 56.4 61.2 68.1 75.8	1820
2BE1-353 真空泵曲线附：压缩机曲线	590（直联） 390（皮带） 415（皮带） 460（皮带） 530（皮带） 580（皮带） 620（皮带） 660（皮带）	121 63 69 79 96 115 134 152	Y355L2-10-160 Y280S-4-75 Y280M-4-90 Y280M-4-90 Y315S-4-110 Y315M-4-132 Y315L1-4-160 Y315L2-4-185	33hpa (-0.097MPa)	5300 3580 3700 4100 4620 5160 5500 5850	88.3 59.7 61.7 68.3 77.0 86 91.7 97.5	2300
2BE1-355 真空泵曲线附：压缩机曲线	590（直联） 390（皮带） 420（皮带） 464（皮带） 523（皮带） 590（皮带） 620（皮带） 660（皮带）	136 75 80.8 95 113 136 147 182	Y355L2-10-160 Y280M-4-90 Y280M-4-90 Y315S-4-110 Y315M-4-132 Y315L1-4-160 Y315L2-4-185 Y315L2-4-200	33hpa (-0.097MPa)	5700 4180 4260 4850 5230 6000 6350 6510	95 69.7 71 80.8 87.1 100 105 109	2450
2BE1-403 真空泵曲线附：压缩机曲线	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带）	98 110 131 160 213	Y315M-4-132 Y315M-4-132 Y315L1-4-160 Y315L2-4-200 Y355M2-4-250	33hpa (-0.097MPa)	4860 5400 6470 7380 8100	81 90 107.8 123.0 135.0	3750
2BE1-405 真空泵曲线附：压缩机曲线	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带）	100 118 140 170 216	Y315M-4-132 Y315L1-4-160 Y315L2-4-185 Y315L2-4-200 Y355M2-4-250	33hpa (-0.097MPa)	6000 6700 7500 8350 9450	100.0 111.7 125.0 139.2 157.5	3900

注：1、2BE1系列极限真空为33hpa（=-735mmhg=-0.097Mpa=33mbar）。1hpa=1mbar,1mmhg=133.3 Pa。

2、表中所列气量为最大抽气量，实际抽气速率随吸入压力而变化，在选型时应根据具体工况压力点参照“性能曲线”选型。

3、上述真空泵所列电机功率可在大多工况下工作。如排气口压力较高（表压0.04~0.12MPa），应相应加大电机功率，作为液环压缩机使用。本表也添加了相应型号泵作为压缩机使用时的性能曲线，如有此类工况可参照该系列曲线选型。　
